M系列添加PID自整定功能块时，mode引脚不能直接给初值，会报警“引用类型变量的初始值必须为左值”，只能建立一个变量绑定mode赋初始值。

M系列编程软件支持在线变更功能后，边沿检测指令增加了缓存变量;

EDGE用于检测上升沿和下降沿、EDGEPOS用于检测上升沿、EDGENEG用于检测下降沿

软件版本：2.4.0.1327 (alpha)及以后的版本          编译器版本：1.1.0.0 及以后的版本

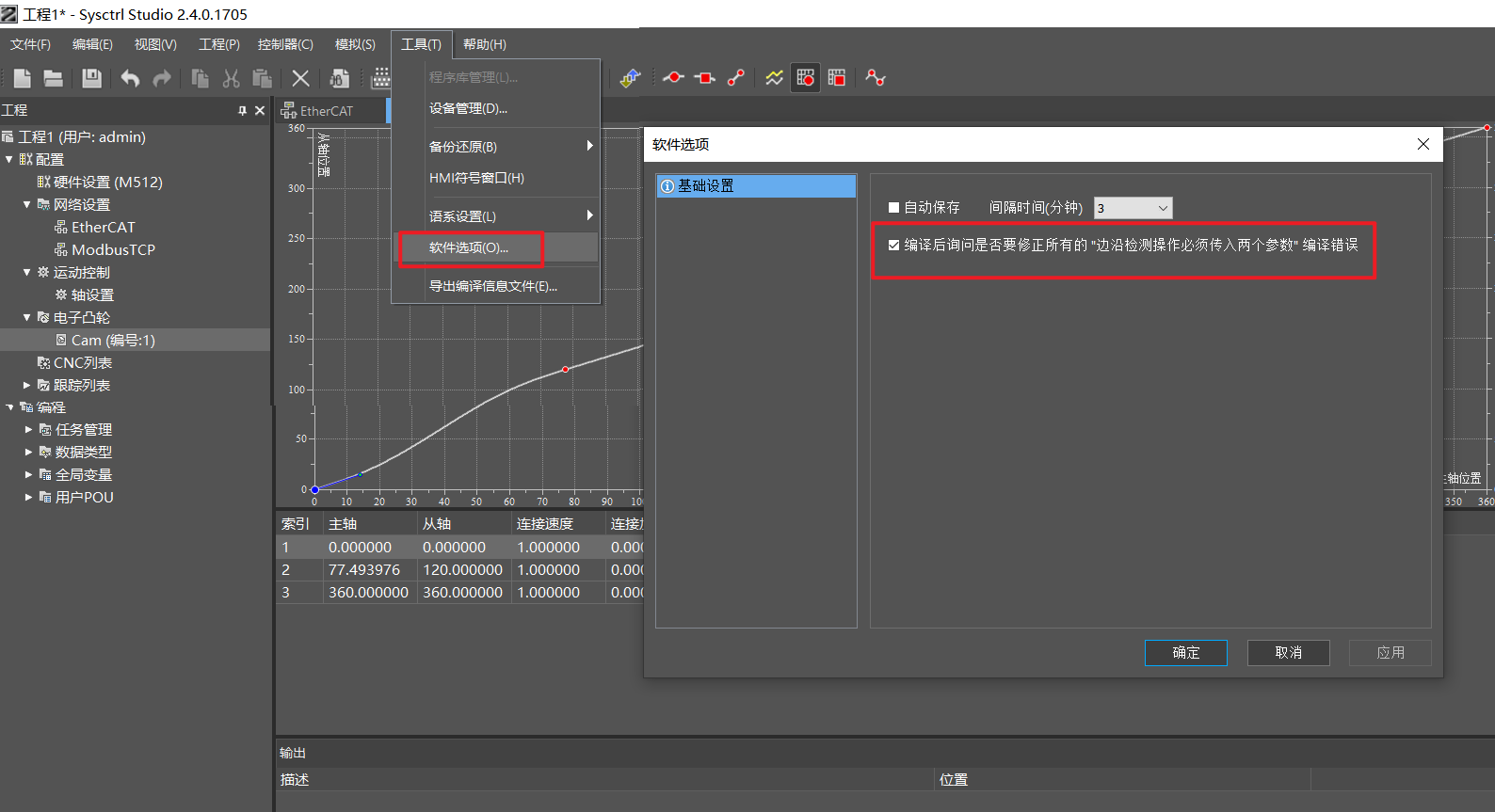

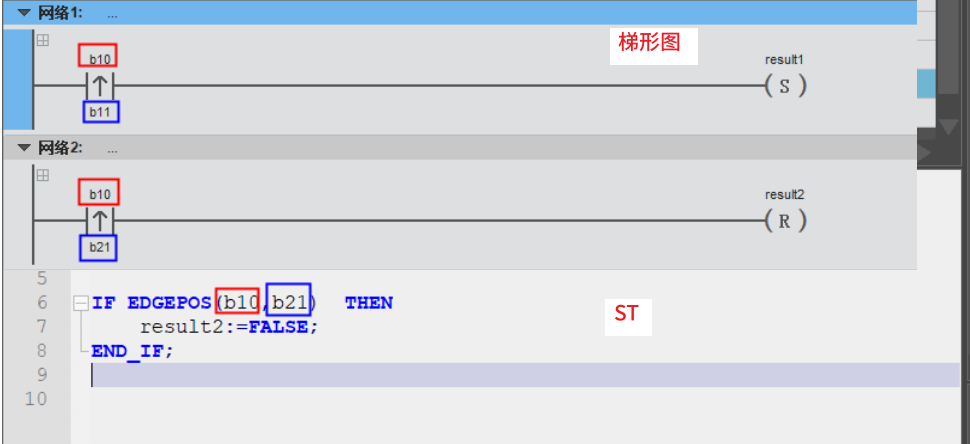

1.1.0.0 之后的编译器版本（支持在线变更功能）：边沿检测指令需要填写 2 个参数，上一次扫描周期红框处变量的状态缓存在蓝框处的变量内

【注】同一个边沿检测变量在多个地方使用时，需要声明不同的缓存变量

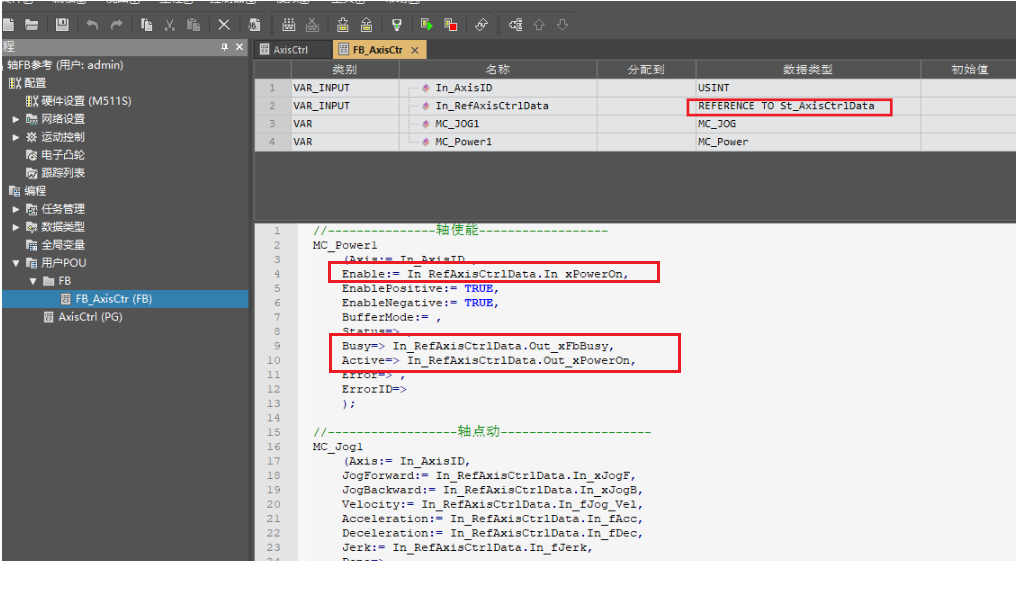

引用类型的变量没办法直接索引子元素，只能手动输入，可以先定义一个普通结构体变量进行索引，之后用全局替换替换成引用类型的变量名称。

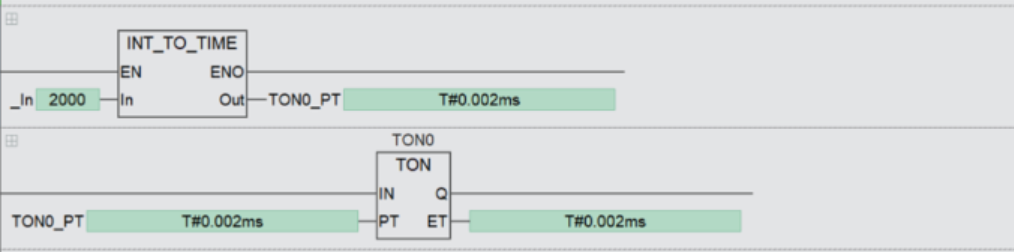

TON定时器最小时间单位为ns（纳秒）

使用方式：

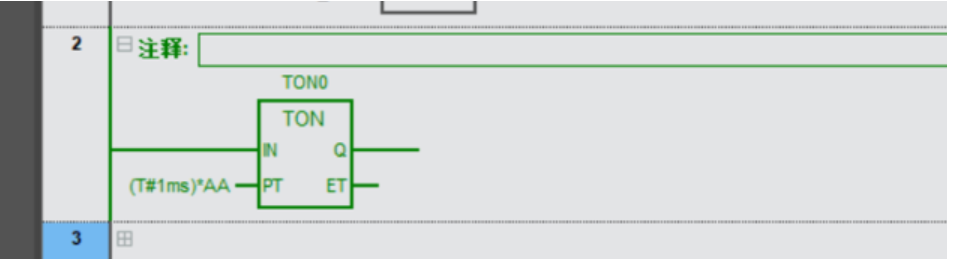

设置定时器单位并用变量赋值（以ms为例）：

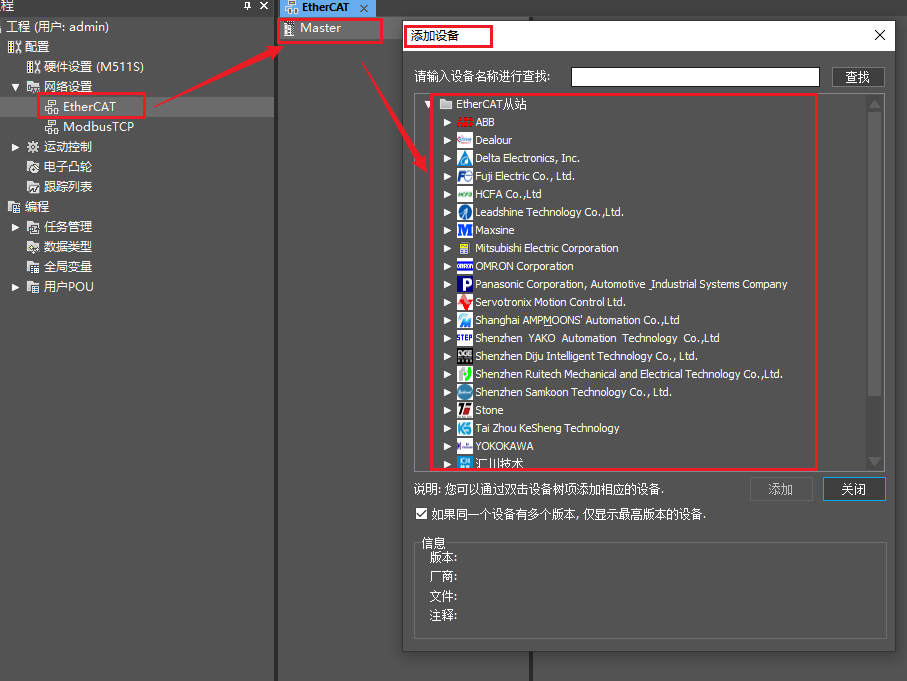

M500S系列（M500S/M501S/M511S）经济款PLC仅支持内置Ethercat从站设备，若内置从站中没有所需的第三方从站设备则无法适配，需要更换M500系列标准型PLC（M511/M512/M513/M514）支持自行添加第三方Ethercat从站设备扩展使用。

（1）M系列软件Sysctrl Studio 2.4.0.1705版本新增指令Ethernet_SetIPAddress，用于在程序中修改控制器IP，如软件版本正确没有该指令，在”编译与系统库“中将编译器版本和系统库集合版本切换成最高版本即可；

（2）指令触发之后修改的IP实时生效，如果使用网口监视程序，指令触发之后编程软件和PLC会通讯中断；

（3）该指令适用于M系列所有PLC，但PLC固件需为新版本固件才支持。

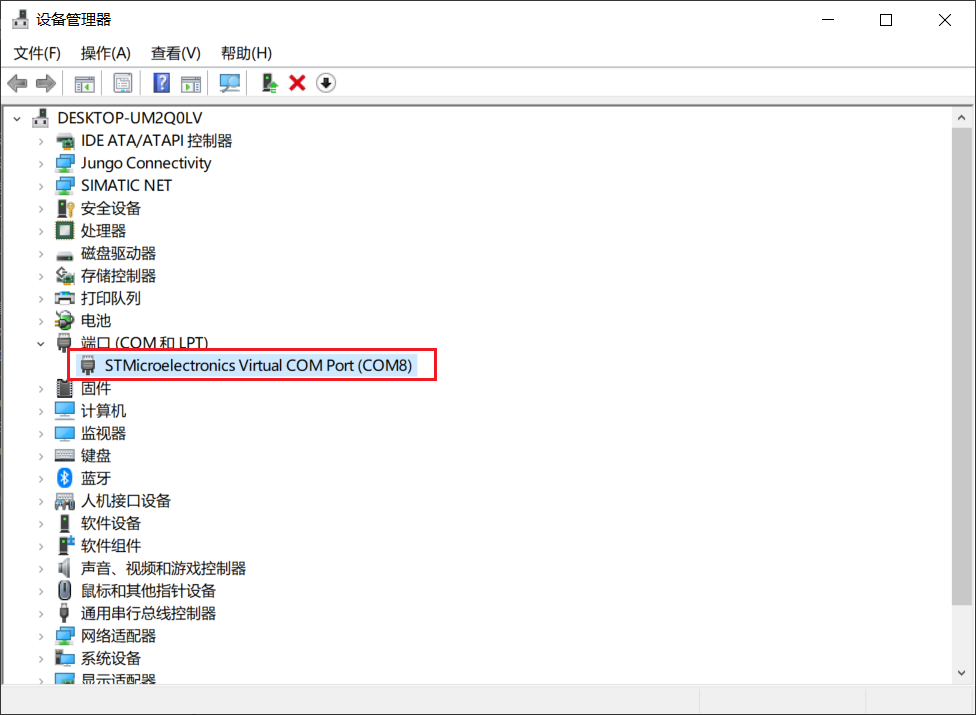

正常连接PLC后，电脑----设备管理器如下显示：

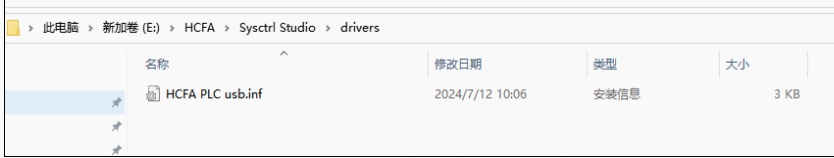

插拔USB连接线，若设备管理器显示未知设备的话，可以选择对应设备，右键==更新驱动程序==浏览我的电脑查找==浏览==选择M编程软件根目录下的drivers文件夹==确定（为防止驱动安装失败，建议安装前关闭电脑的防火墙和杀毒软件再进行操作）

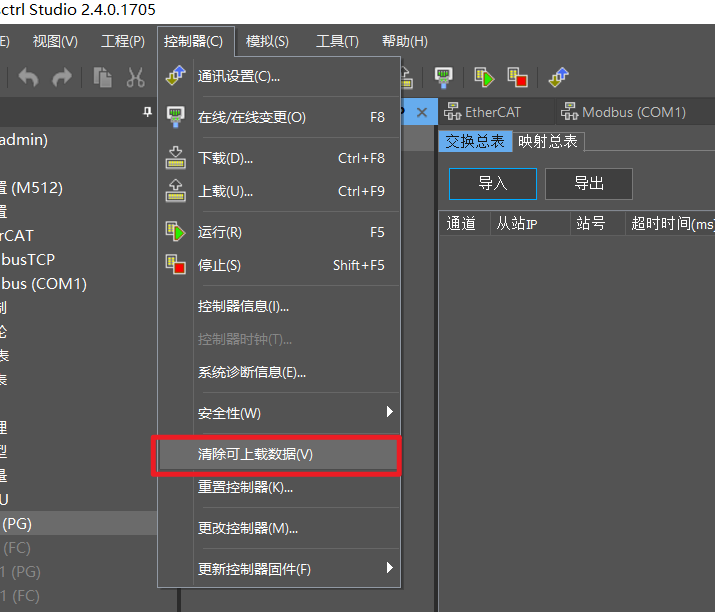

M系列在下载工程时勾选”工程源文件“之后，若想把PLC内可上载的数据清除，可以通过“控制器”菜单下的“清除可上载数据”进行清除，下载到控制器的配置、变量、执行代码等仍可以正常执行。

（1）目前M系列所有PLC都支持通过PC（电脑）进行备份和还原工程数据和断电保持数据，目前只有M500系列支持通过SD卡备份和还原数据；

（2）工程数据只能备份到电脑，通过编程软件还原到PLC；或者将备份到电脑上的工程数据通过电脑以固定的文件名称(UserPrj.scpdd)转存到SD卡的固定路径下（PLC CARD\M PLC\Prj)，将SD卡插入PLC可进行数据还原，目前暂不支持直接将工程数据备份到SD卡；

（3）断电保持数据可以直接备份到电脑或者SD卡，也可以将备份到电脑上的断电保持数据以固定名称（RetainData.scrmd）转存到SD卡固定路径里（PLC CARD\M PLC\RetainData)，之后再进行数据还原。
