HCMX-AD04S-D模块状态指示灯说明，状态指示灯显示红色代表什么意思？

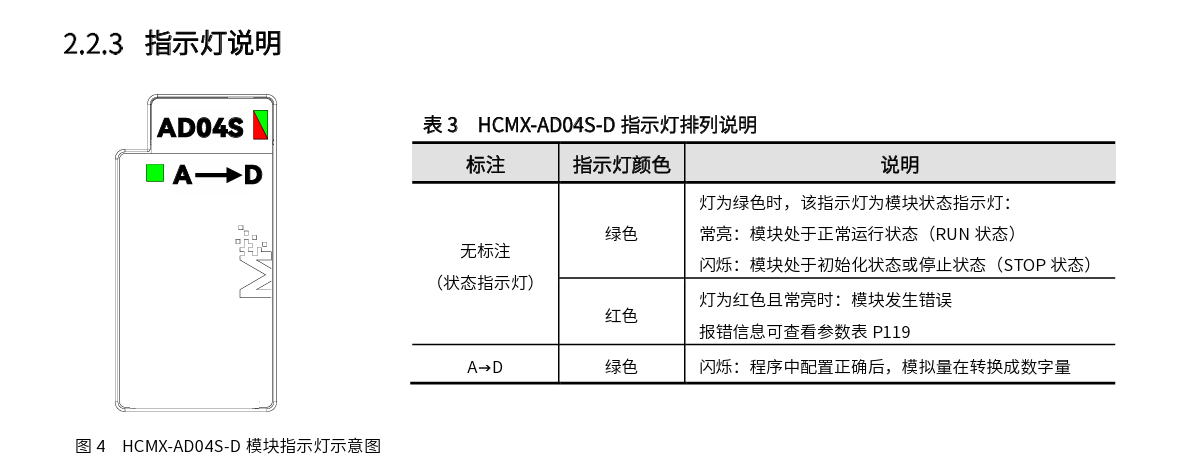

以下是HCMX-AD04S-D模块状态指示灯说明：

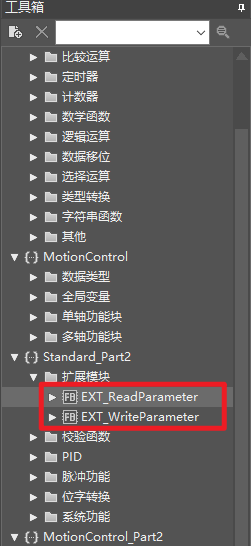

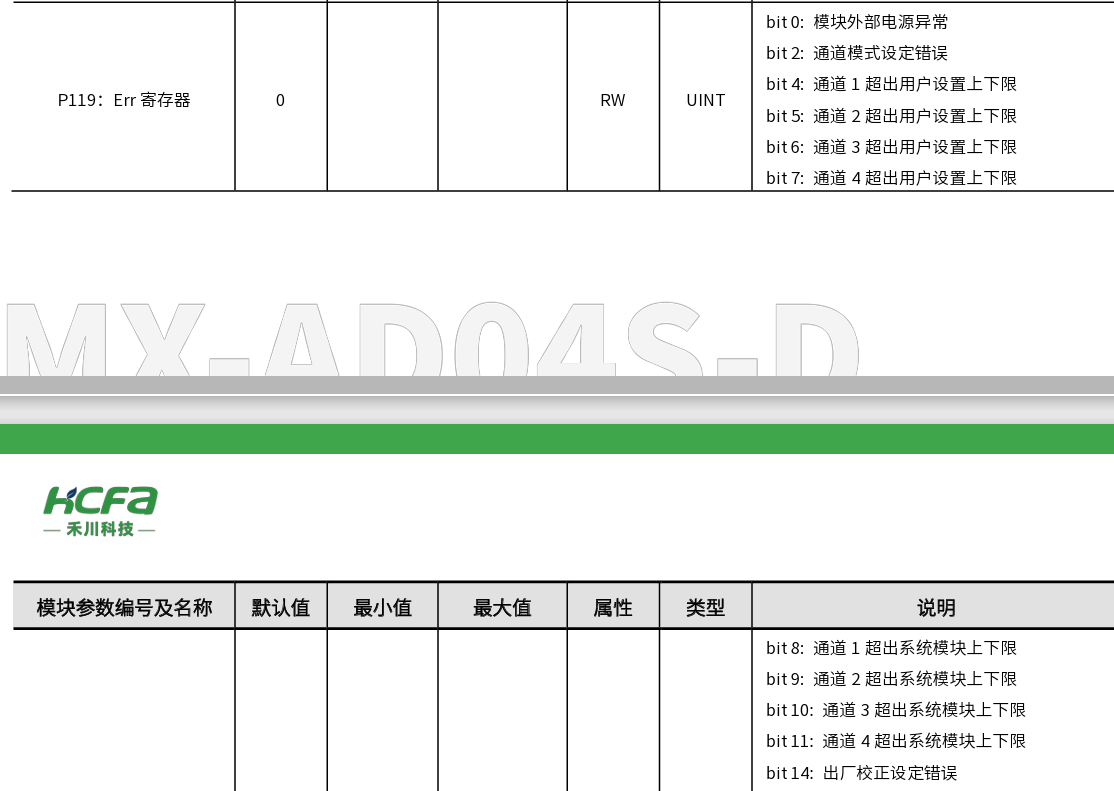

【注】可通过P119读取错误状态，由于软件模块参数显示内没有P118和P119两个参数，因此需要使用功能块进行读取或写入

M系列数字输入输出更新方式

选择任务则是等待任务扫描完之后刷新IO，主循环是所有任务执行完成之后再刷新IO

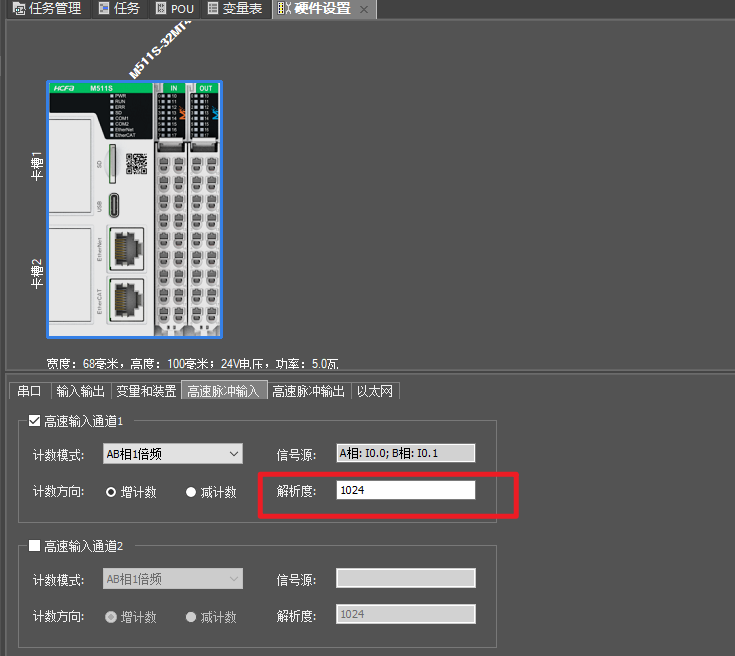

M系列高速计数解析度什么意思？

解析度：设置编码器旋转一圈的脉冲数

如编码器转一圈发10000脉冲，解析度这里设置10000

M系列PLC全局变量与局部变量定义

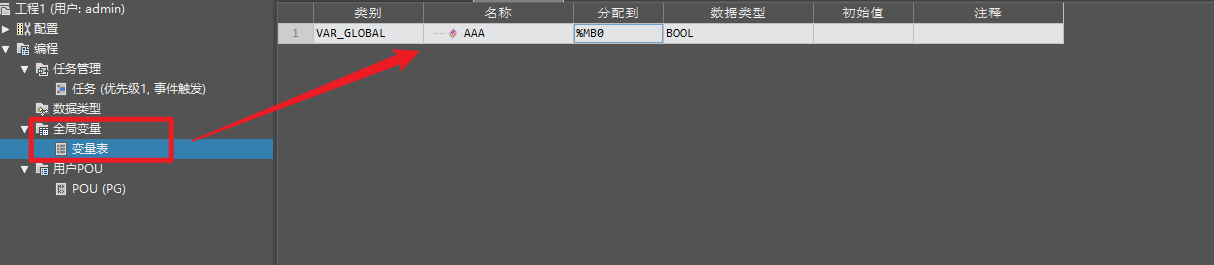

全部变量：在全局变量下的变量表中定义

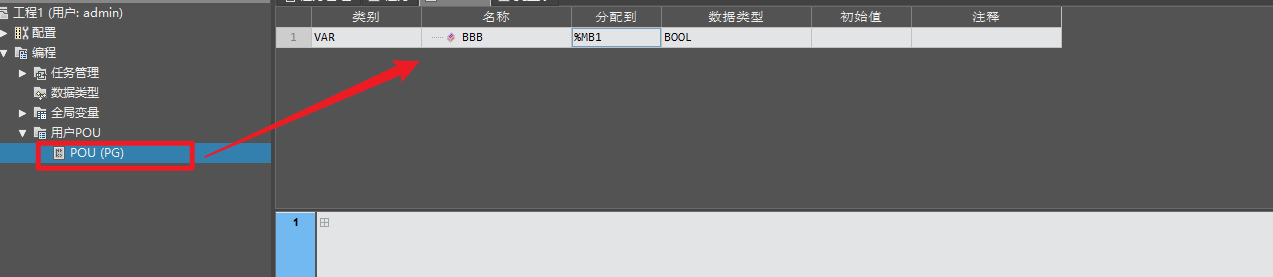

局部变量：用户POU中定义的变量均为局部变量

【注】全局变量如果与局部变量的变量名相同，局部变量的优先级高于全局变量，因此在定义时不要使用相同的变量名。

M系列如何在程序中设置系统时钟？

（1）M系列软件Sysctrl Studio 2.4.0.1705版本新增指令SYS_SetRTCTime，用于在程序中修改控制器系统时钟，如软件版本正确没有该指令，在”编译与系统库“中将编译器版本和系统库集合版本切换成最高版本即可；

（2）指令使用需要PLC为新版本的固件才可支持；

M100系列和M312系列需要V1.03.75及以上，M500系列要V2.01.28及以上，如当前固件版本不支持请联系供应商升级。

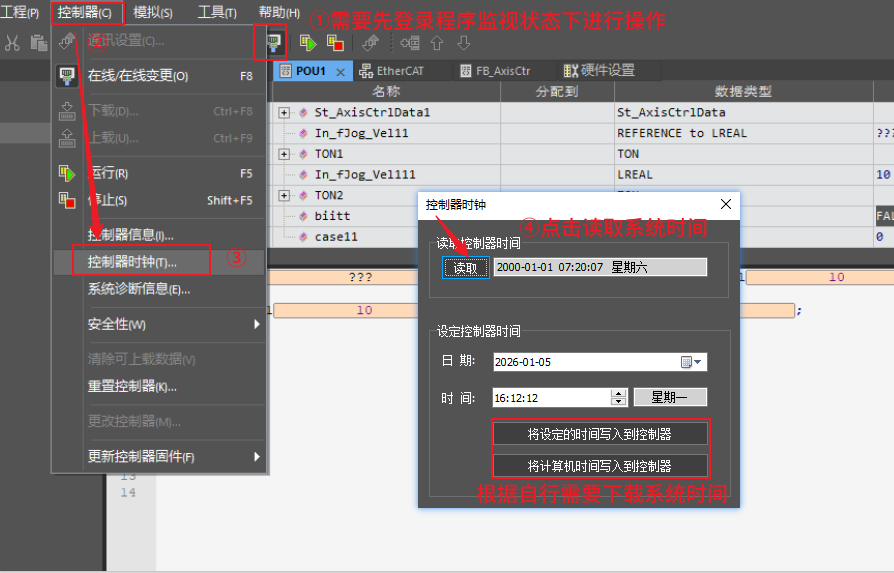

M系列系统时钟（系统时间）怎么读取及修改？

M系列是否支持高速计数、高速输出、高速中断、高速比较输出

M系列支持使用高速输入计数、高速输出和高速中断，暂不支持高速比较输出。

使用高速计数时绑定编码器轴，读取编码器轴位置即可，可通过MC_SetPosition功能块进行位置清零。

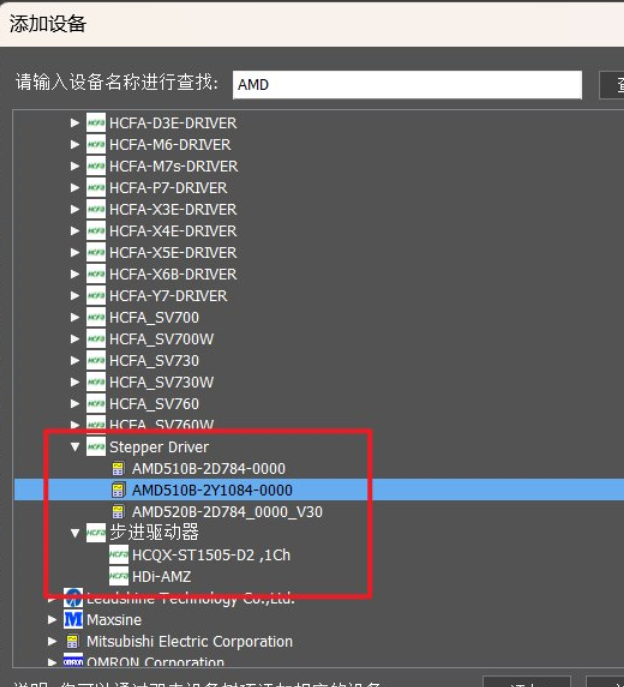

M511S是否可以带AMD520B-2D725-0000步进驱动？

可以搭配适配使用，软件的EC从站添加里尽管没有AMD520B-2D725-0000，但是有AMD520B-2D784-0000-V30的选项，确保主型号（AMD520B）对应即可，2D725与2D784仅是功率和电流不同，但所使用的是同一个XML（设备描述文件）。

M系列是否能适配Q系列的ES06分支器模块使用？

M系列暂不支持星型链接，所以ES06分支器模块暂无法适配M系列PLC使用。

M系列可扩展模块数量

M系列本体右侧最大可扩展模块为16个；

EC耦合器模块右侧最大可扩展模块为16个；

M系列本体和EC耦合器扩展模块数量总和没有限制
