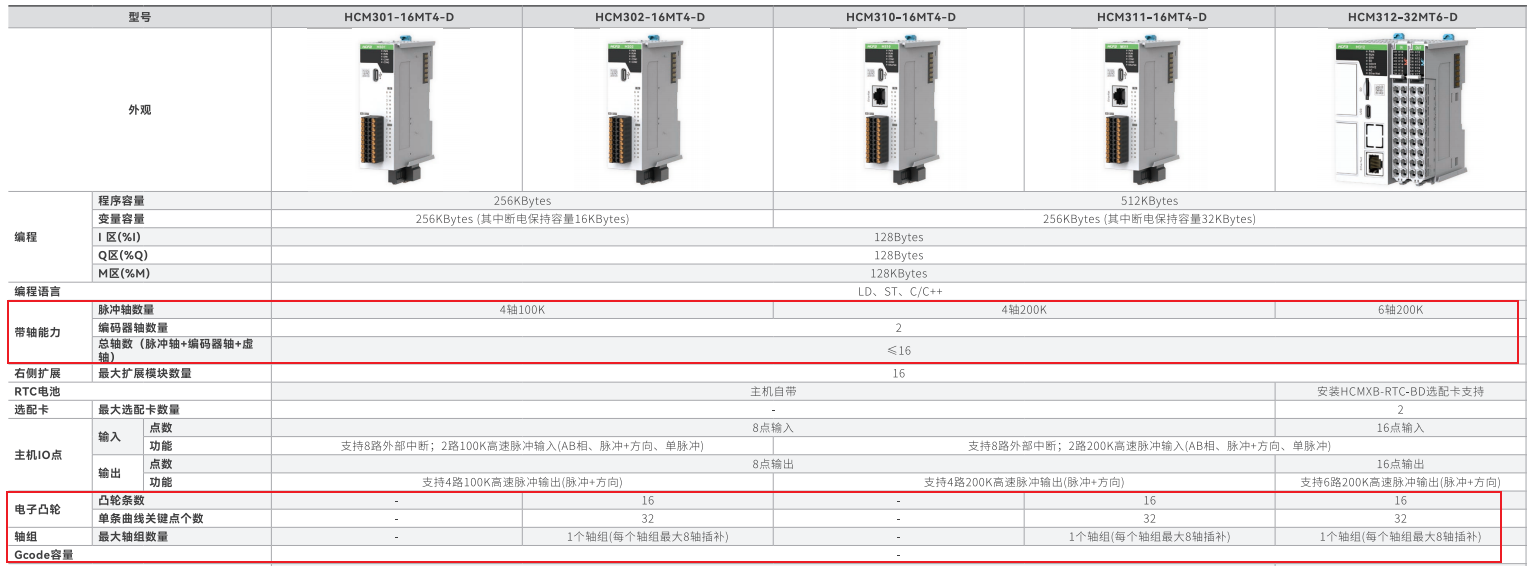

M系列PLC带轴能力、带轴数

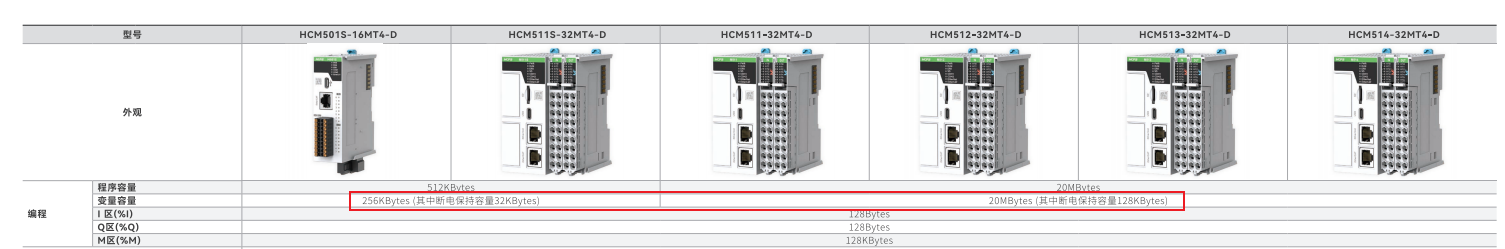

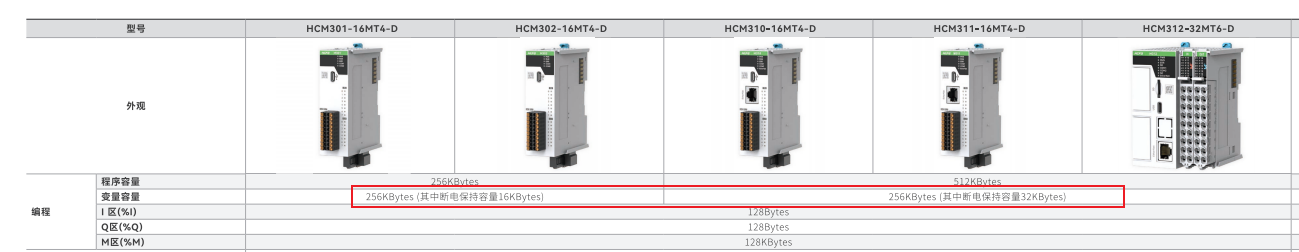

M系列PLC断电保持区大小

M系列SOCKET指令说明

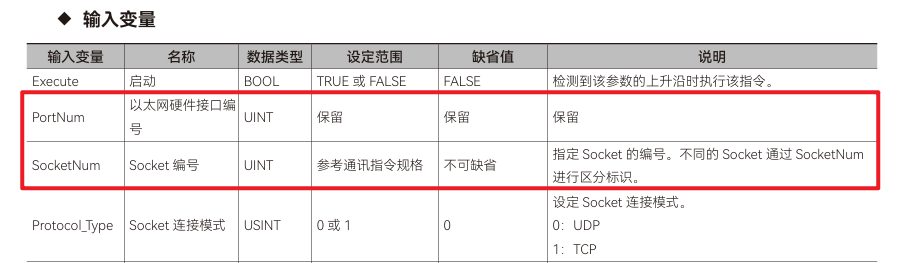

（1）Socket相关通讯指令中所有PortNum和SocketNum实际均为USint类型;

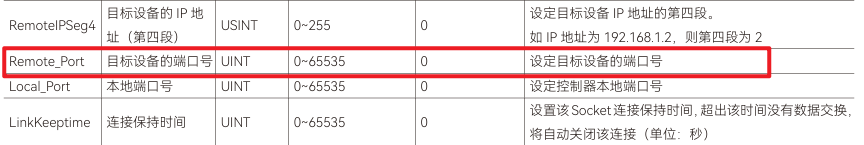

（2）PLC做服务器时，Socket_Config的Remote_Port引脚设置客户端的端口号时，要注意如果客户端不支持配置端口号，Remote_Port需要置空，此时PLC会自动分配连接端口，否则Remote_Port设置的端口号和客户端的连接端口不一致时，服务器会拒绝连接；

（3）Socket_Send/Socket_Receive的SendLength/ReceiveLength引脚为UINT类型，不可以用sizeof直接获取数据长度绑定到引脚，因为sizeof获取的长度后的数值为UDINT类型。

M系列做EIP从站的地址对应

M系列做EIP从站不需要配置，只需要将对应EDS文件在主站侧导入即可。

M系列做EIP从站时地址对应关系是固定的，输入区从%MW 11001开始，总长度200个BYTE；输出区从%MW 12001开始，总长度200个BYTE。

M系列带Canopen从站组态通讯

M系列带Canopen从站时，可以通过扫描网络扫描从站并查看节点的通讯状态，PLC侧需要插上首端终端电阻，若带多个从站，最后一个从站则也需接上终端电阻，否则无法扫描和通讯。

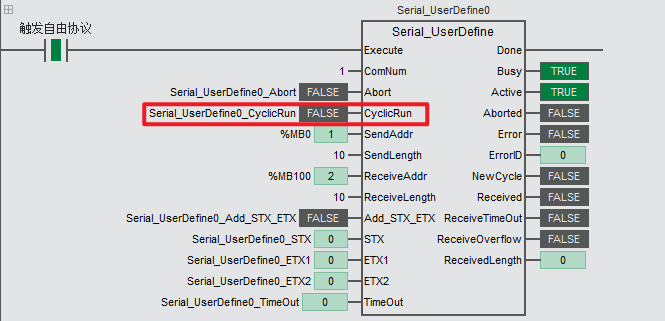

M系列Serial_UserDefine串口自由协议指令单次和循环读写方式切换

M系列使用Serial_UserDefine指令进行串口自由协议通讯时，通过CyclicRun引脚置True设为循环读写后，再次置false改为单次触发时不生效，功能块仍然以循环读写的方式在运行，需要触发Abort进行中断，然后切换成单次读写执行。

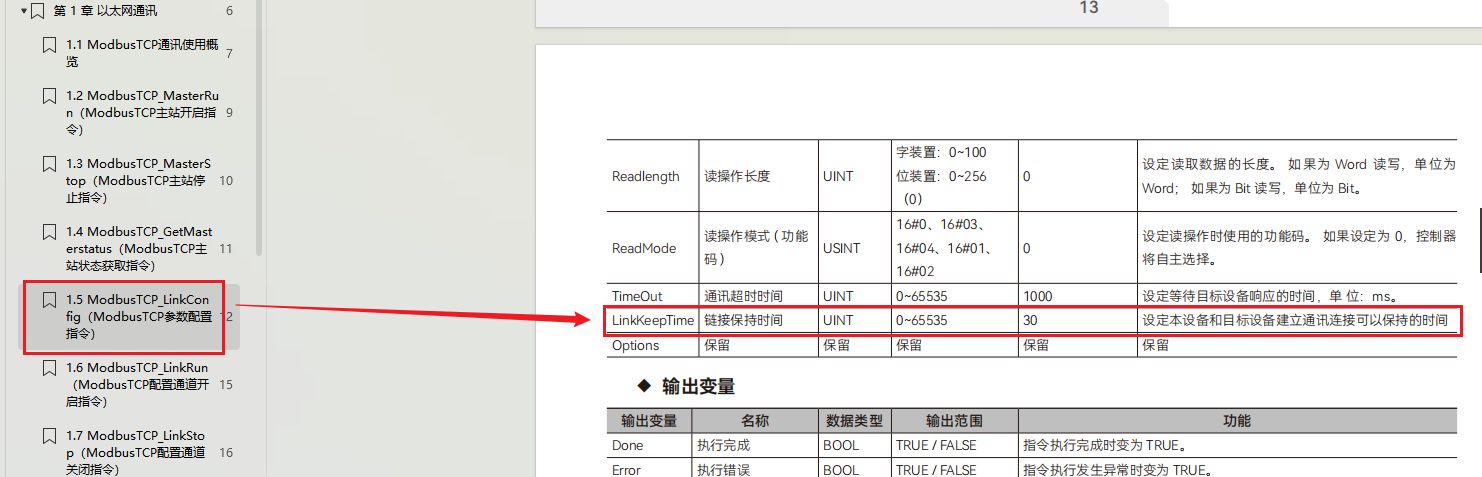

ModbusTCP_LinkConfig的LinkKeepTime引脚作用？

主从报文发送间隔时间如果超过这个时间则会自动断开通讯，设为0则不断开通讯。

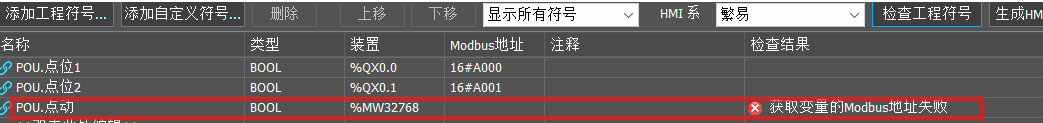

M系列生成符号表报警提示“获取变量的modbus地址失败”

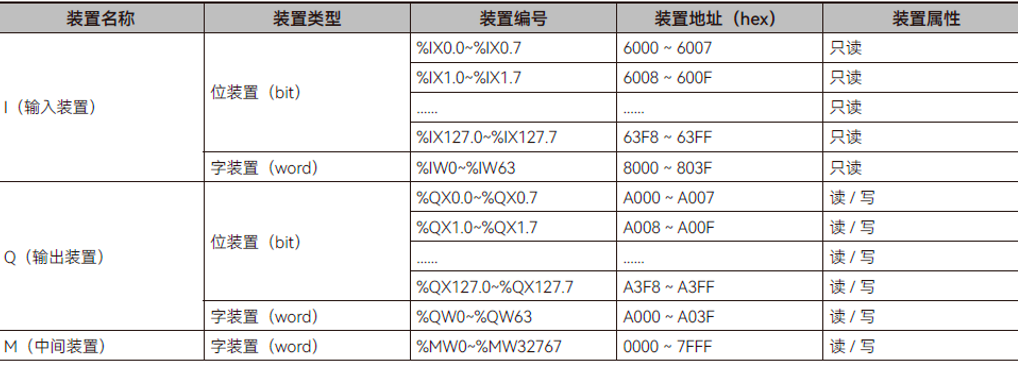

需进行符号表生成的变量所绑定的地址不可超出装置映射地址范围，如下，字装置MW映射地址范围为MW0~MW32767，若超出此范围则将提示该报警。

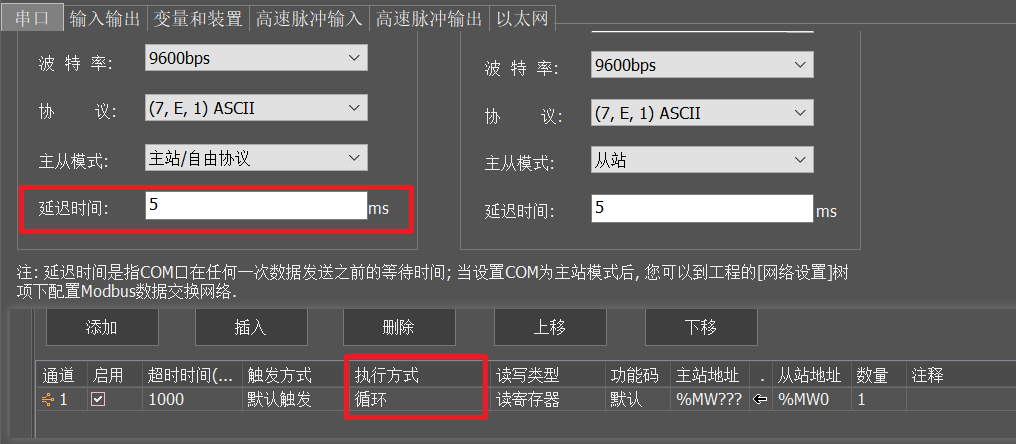

M系列MODBUS RTU在组态页面配置循环模式读写的周期

循环时间和从站相关，主站接收到从站的回复后，等待设定的延迟时间之后在发送下一条报文，所以循环周期由从站的最快通讯速率决定。

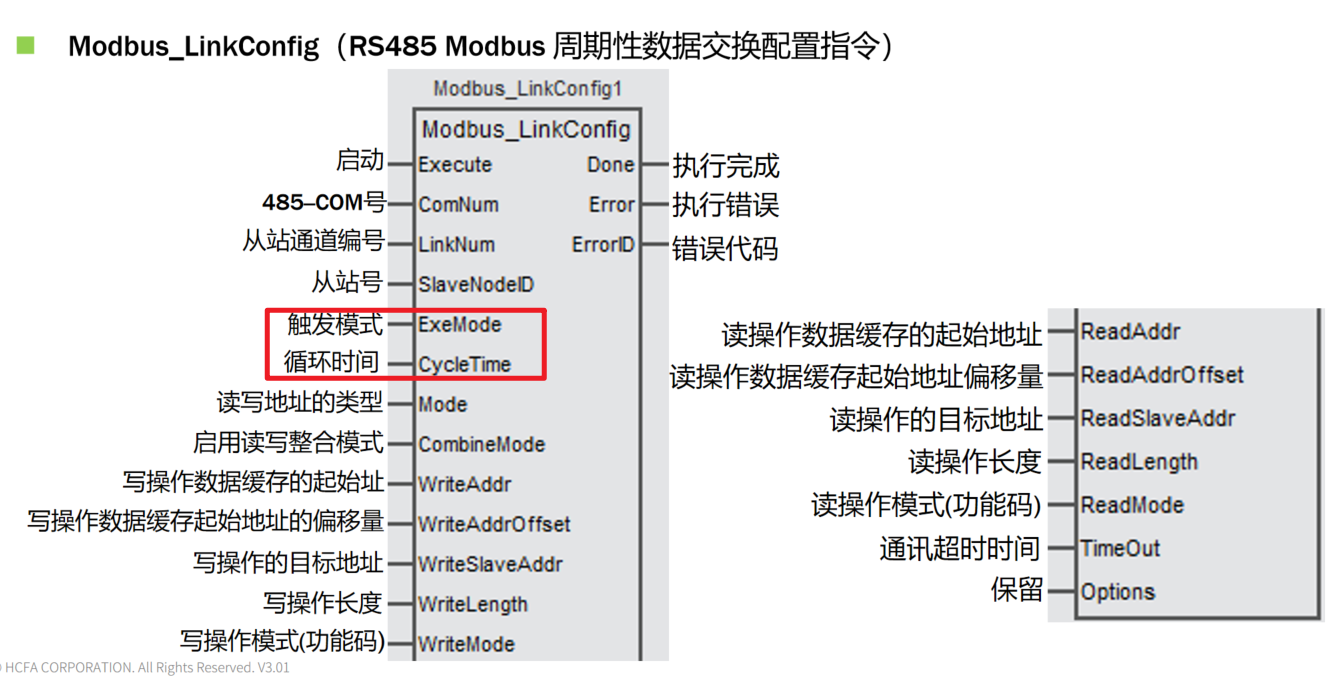

如果需要设置循环执行的循环时间，可以通过功能块配置通道

M系列MODBUS TCP通讯端口号不可修改

M系列做ModBusTCP主站通讯端口号默认为502，不支持从站侧配置其他的端口号，从站侧设置为其他端口号写通道状态正常但是无法正常写入地址，读通道报错，TCP连接超时。

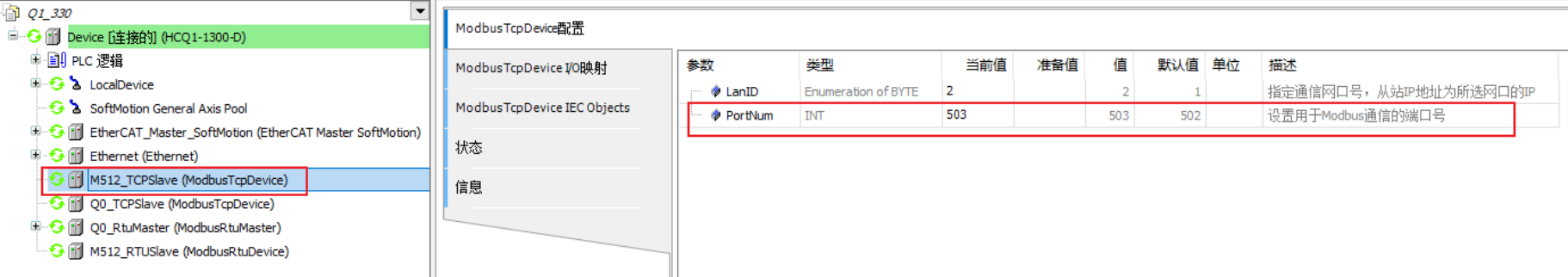

端口号503时通道显示：
