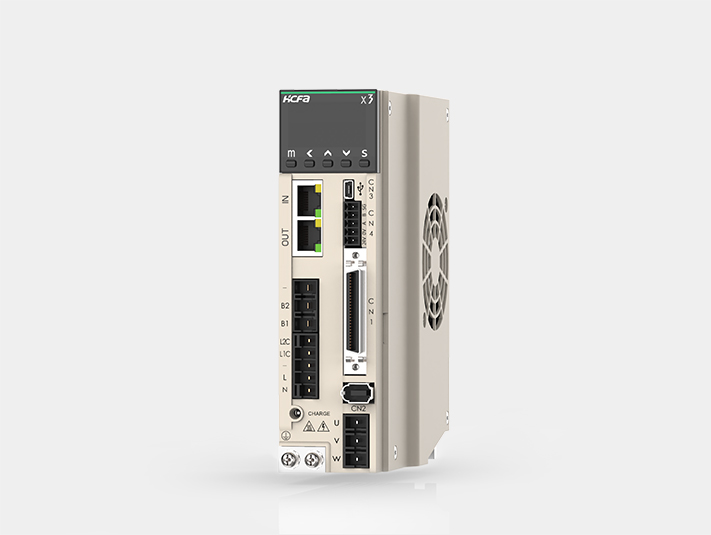

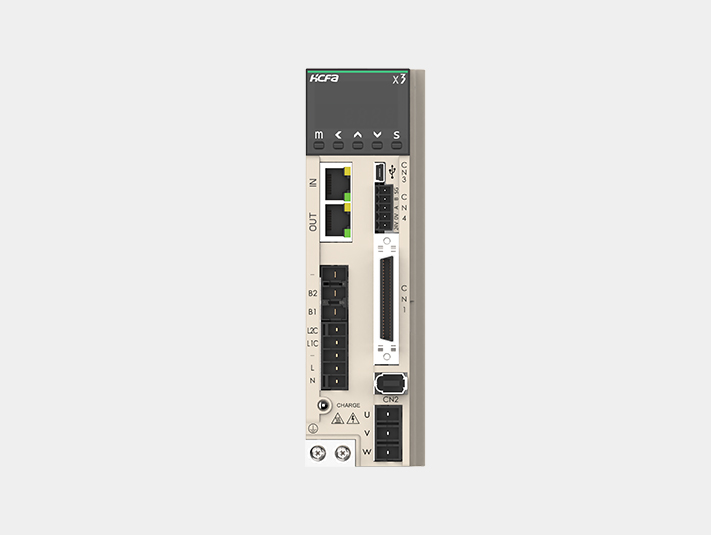

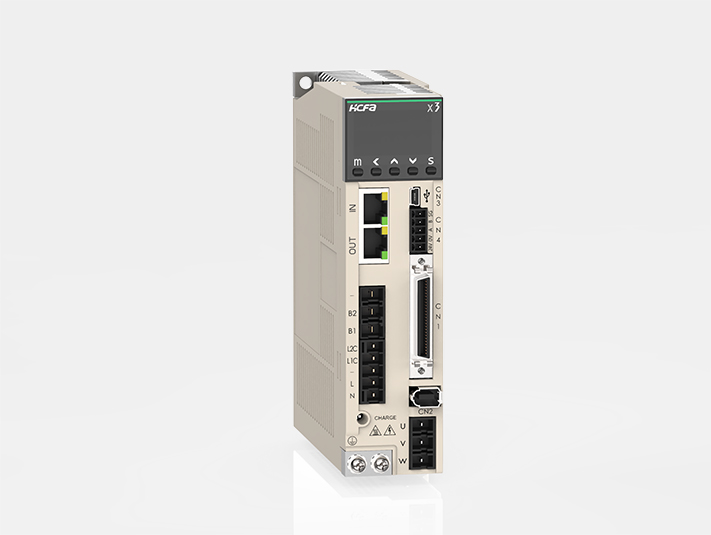

SV-X3E通用型伺服

产品系列：X3E通用型伺服驱动

驱动器类型：A-脉冲指令型、B-EtherCAT总线型、N-CANOpen总线型

功率覆盖：50W~750W 单相220V，1.0kW~2.5kW，三相220V

支持协议：Modbus RTU、EtherCAT、CANOpen等

特色功能：全闭环、龙门同步



产品特点

  • LCD显示，紧凑型设计架构，符合工业美学设计

    支持17BIT与23BIT高精度电机，性能稳定可靠，覆盖OEM行业应用

    完整的位置控制模式，实时的增益调整技术，高易用性

  • 丰富的通讯协议，支持EtherCAT, CANopen, Modbus RTU

    支持行业特色功能,降低行业应用门槛：全闭环、龙门同动

产品规格

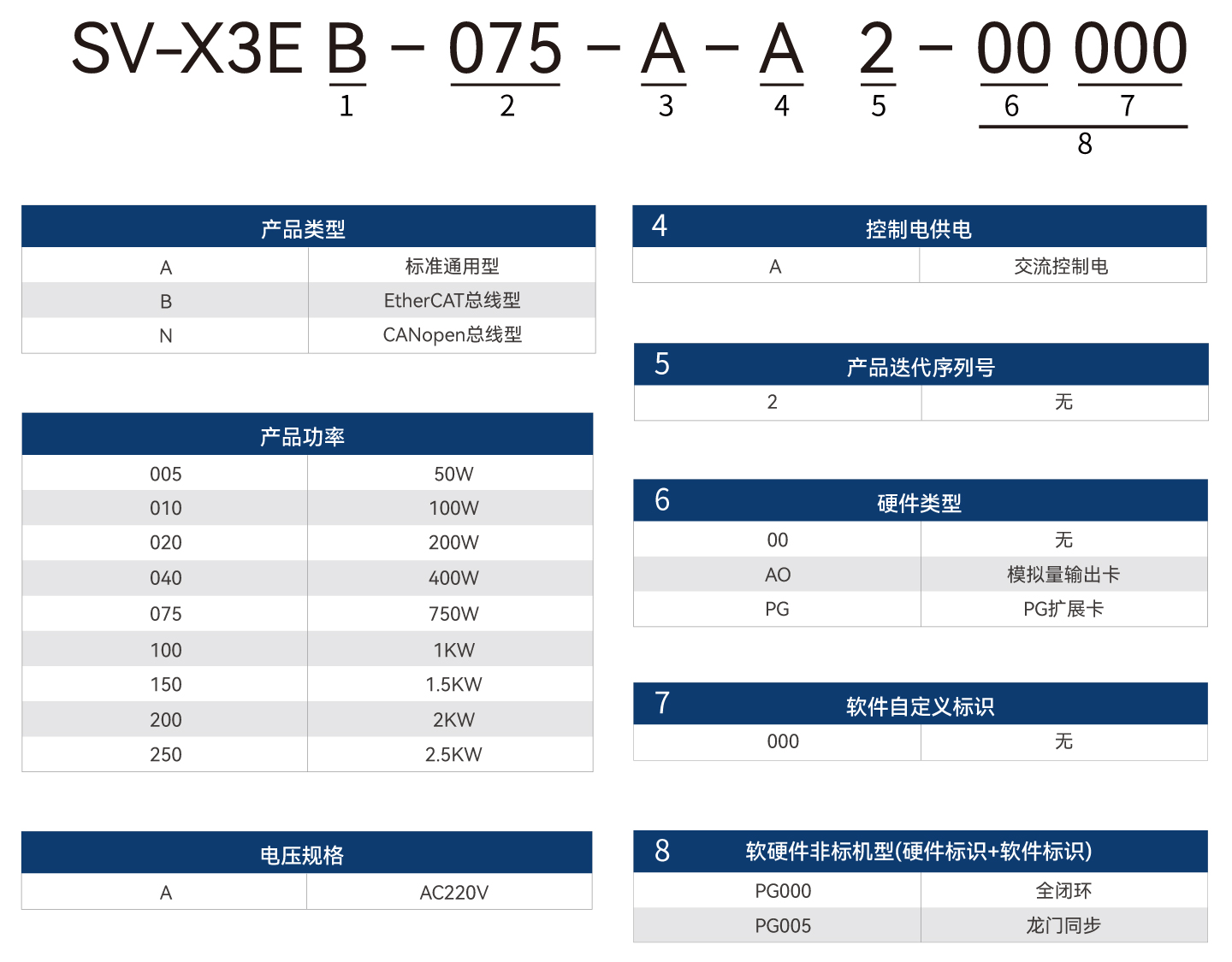

  • 命名规则

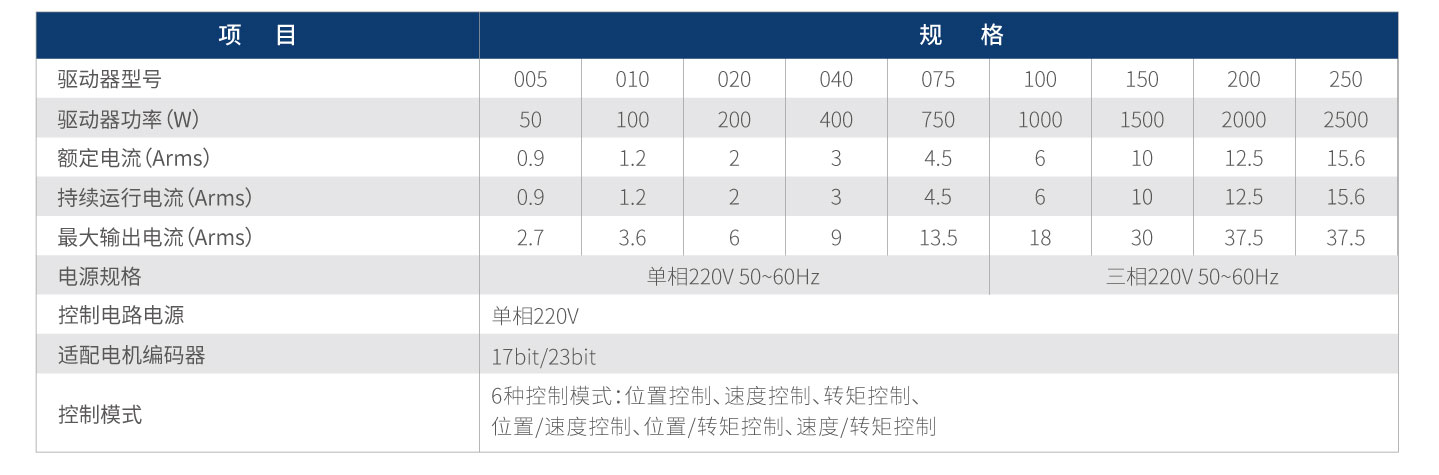

  • 基本规格

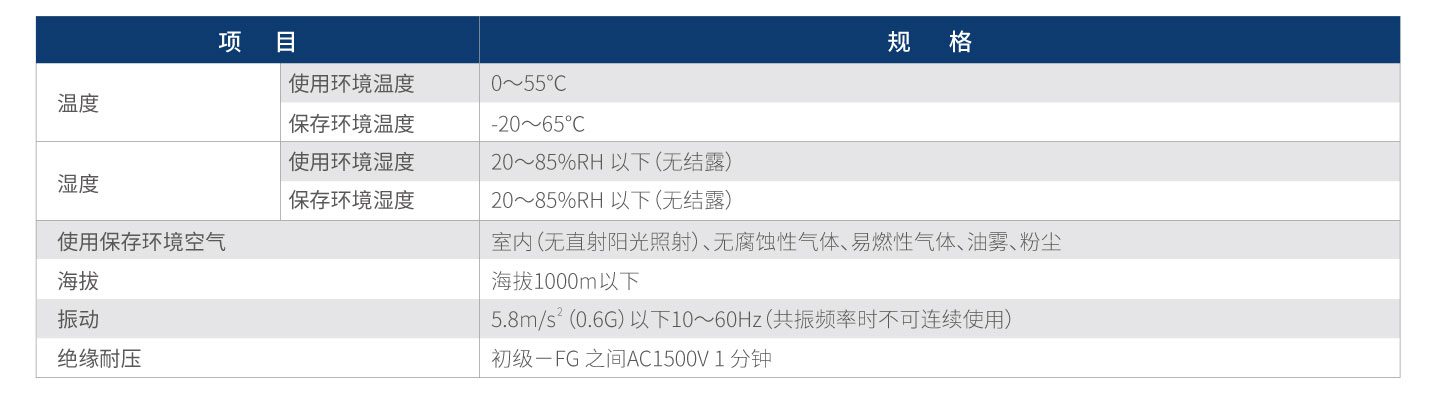

  • 环境规格

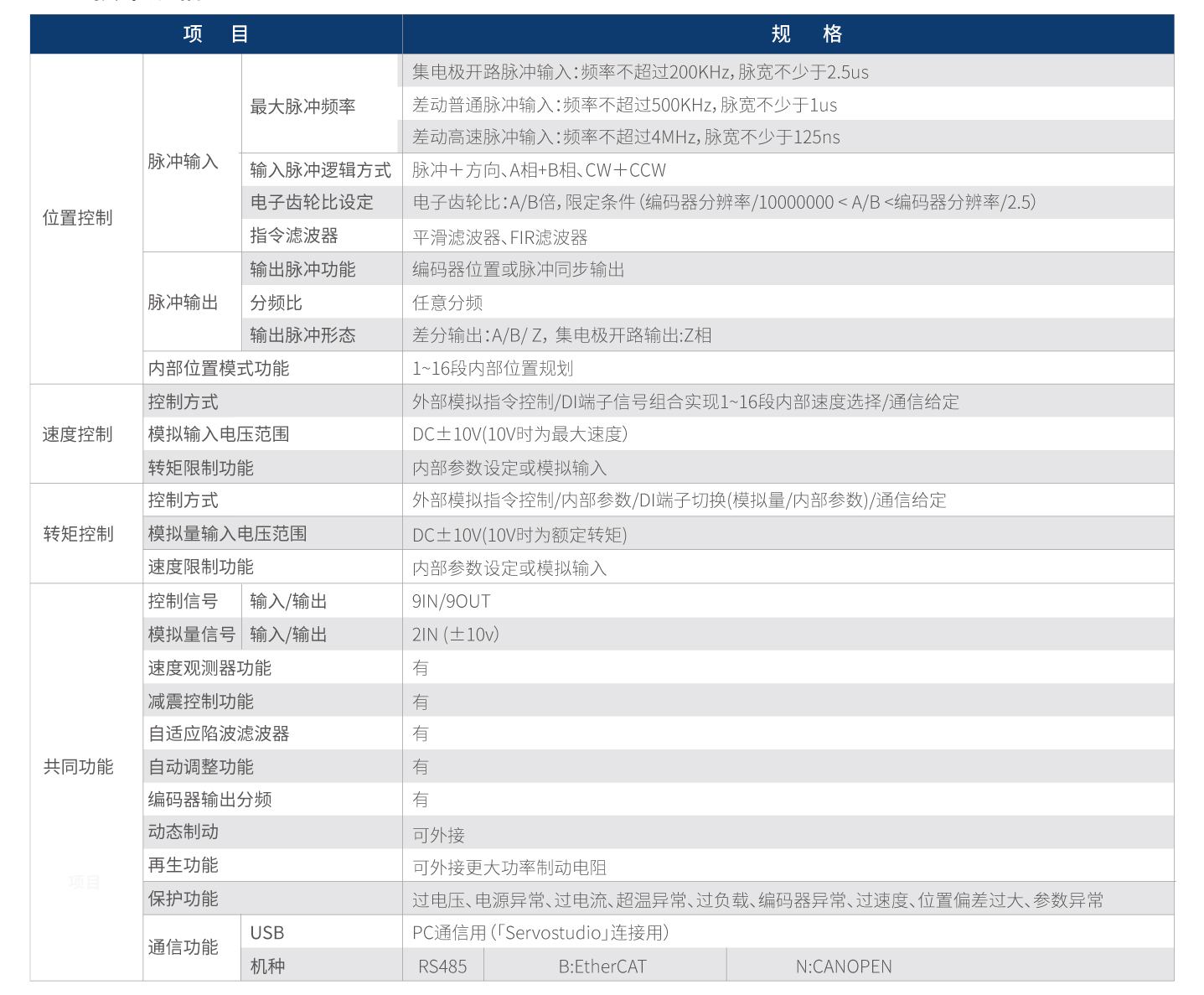

  • 技术规格

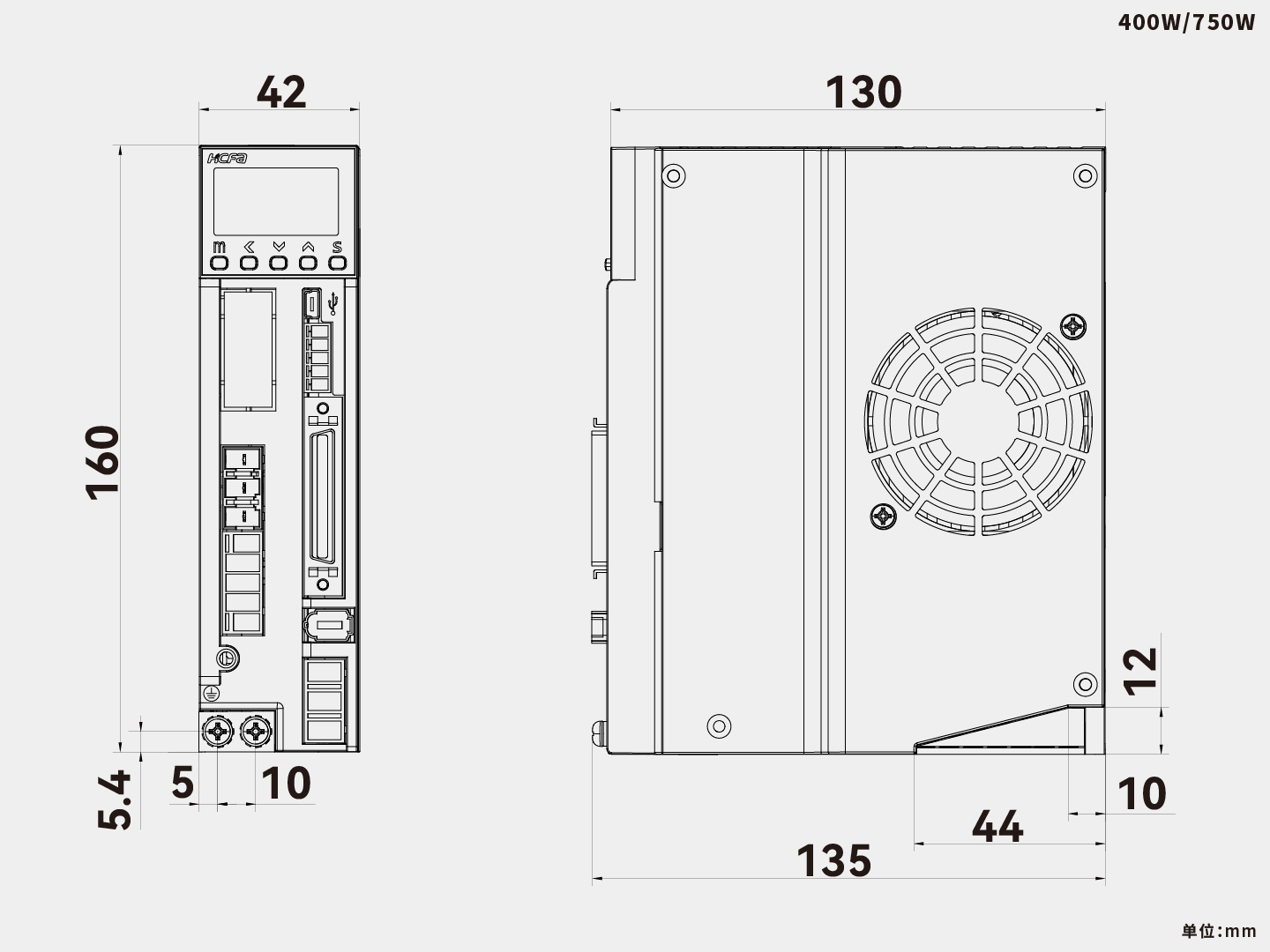

产品尺寸


资料下载

  • 样本
  • 说明书
  • 手册
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
样本 X2X3J3伺服样本2022年6月第九期 2022.06.09 下载
下载类型 名称 更新时间 操作
说明书 X3E系列驱动器安全及安装接线使用说明书V5.0 2022.04.28 下载
说明书 X3E系列驱动器参数说明书V5.0 2022.04.28 下载
说明书 X3E系列驱动器安全及安装接线使用说明书V1.0-H0016版本 2022.04.28 下载
说明书 X3系列驱动器参数简表说明书V1.0-H0016版本 2022.05.18 下载
下载类型 名称 更新时间 操作
手册 SV-X3E系列驱动器英文版说明书 2023.04.20 下载
手册 SV-X3EB系列伺服驱动器说明书-英文版 2023.04.20 下载
手册 SV-X3E系列总线伺服产品中文操作手册 V1.61 2022.11.28 下载
手册 X3E系列伺服驱动用户手册V5.2 2022.04.28 下载
下载类型 名称 更新时间 操作
图纸 X3E图纸（2D） 2023.08.02 下载
图纸 X3E图纸（3D） 2022.05.18 下载
下载类型 名称 更新时间 操作
软件 X系列驱动器调试软件 2025.03.31 下载
软件使用手册 HCS-Studio软件使用手册 2023.04.20 下载
下载类型 名称 更新时间 操作
描述文件 X系列伺服驱动器 2023.12.04 下载
CE证书 X3E系列伺服驱动器 2022.10.17 下载
