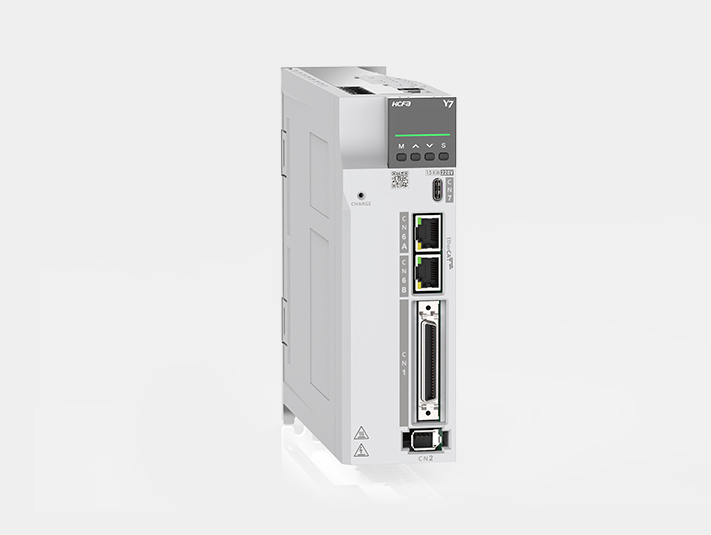

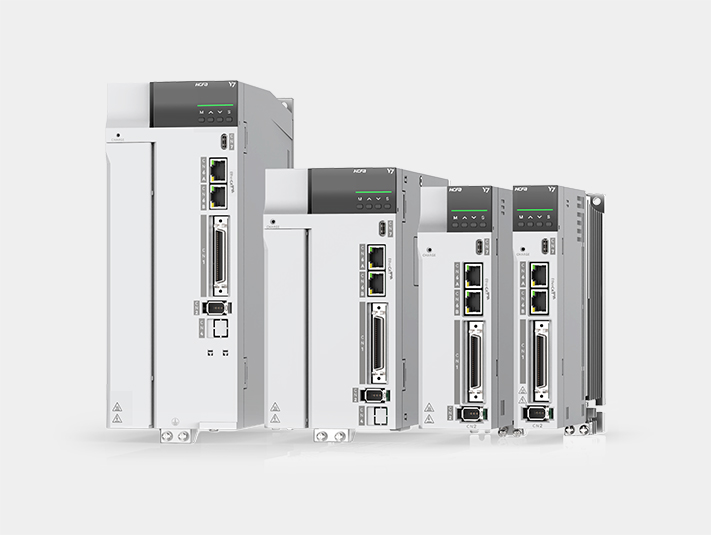

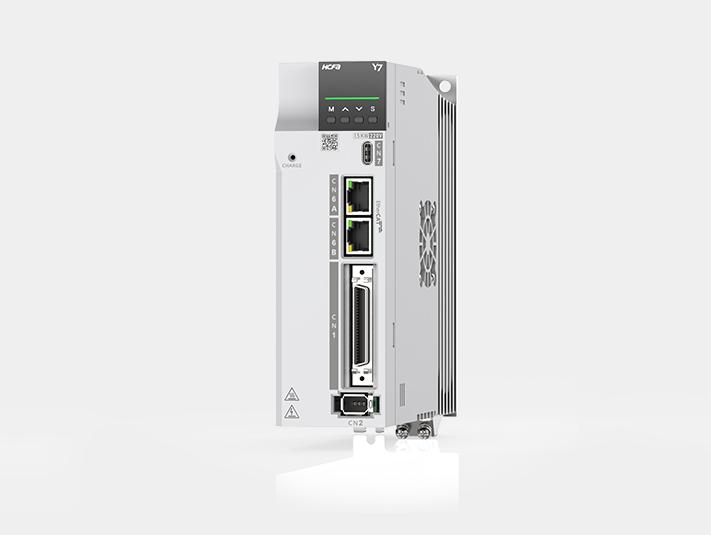

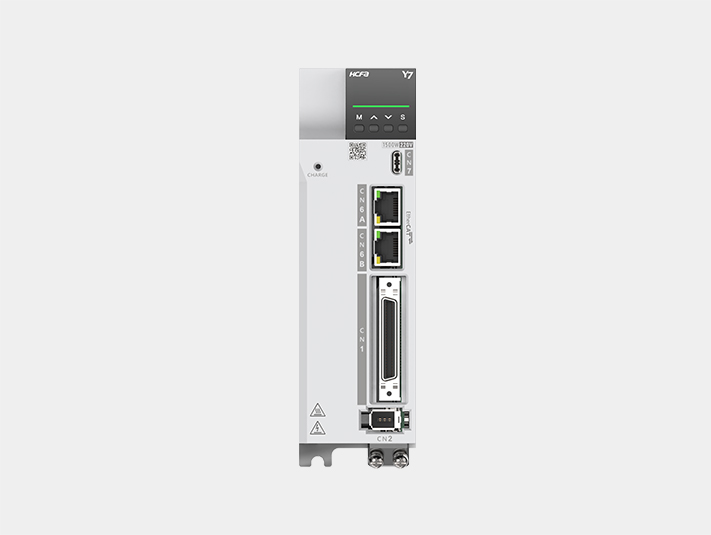

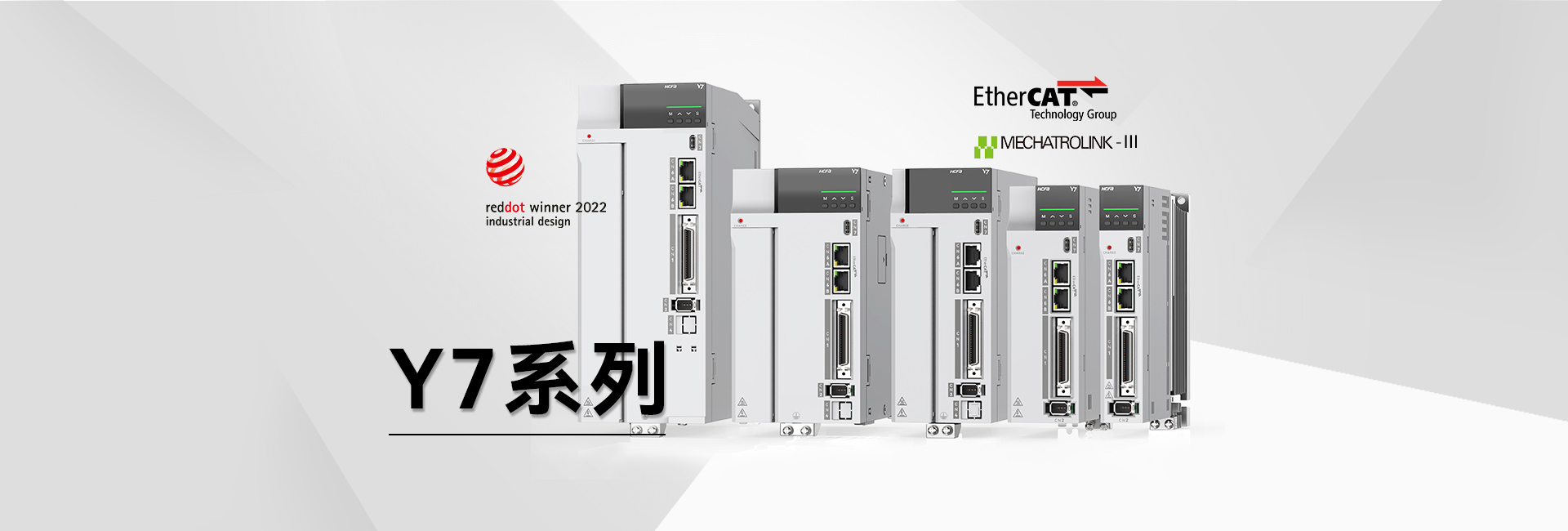

Y7系列高阶伺服

产品系列:Y7高阶型伺服驱动

驱动器类型:A-脉冲指令型、B-EtherCAT总线型、K-MIII总线型

功率覆盖:

220V机型:100w-750w,动力电源AC单/三相220V

220V机型:1kw-3kw,动力电源AC三相220V

380V机型:1kw-37kw,动力电源AC三相380V


支持协议:EtherCAT、MECHATROLINK等

产品特点

  • 高颜值,更完美

    Y7系列荣获2022年红点设计大奖

    LCD显示,紧凑型设计架构,符合工业美学设计

    全新设计的Y7系列比上一代产品面宽减少40%,最薄30mm

    优化的独立散热风道设计,提升散热效率的同时,隔离粉尘,提高产品可靠性

    内置刹车电阻,底板隐藏式安装,散热面积更大,效果更好

  • 高性能,更高效

    丰富的通讯协议,支持EtherCAT,M III,Modbus RTU

    完整的功能端口定义,场景应用更加广泛

    增益免调整,30倍惯量比以内,增益免调整,包括机械共振滤波,振动抑制,摩擦力补偿自动评估完成

    具有IoT功能,可连接智能终端设备,支持远程调试

    支持20BIT高精度磁编电机与23BIT高精度光编电机,性能稳定可靠,覆盖OEM行业应用

    完整的位置控制模式,实时的增益调整技术,高易用性

产品规格

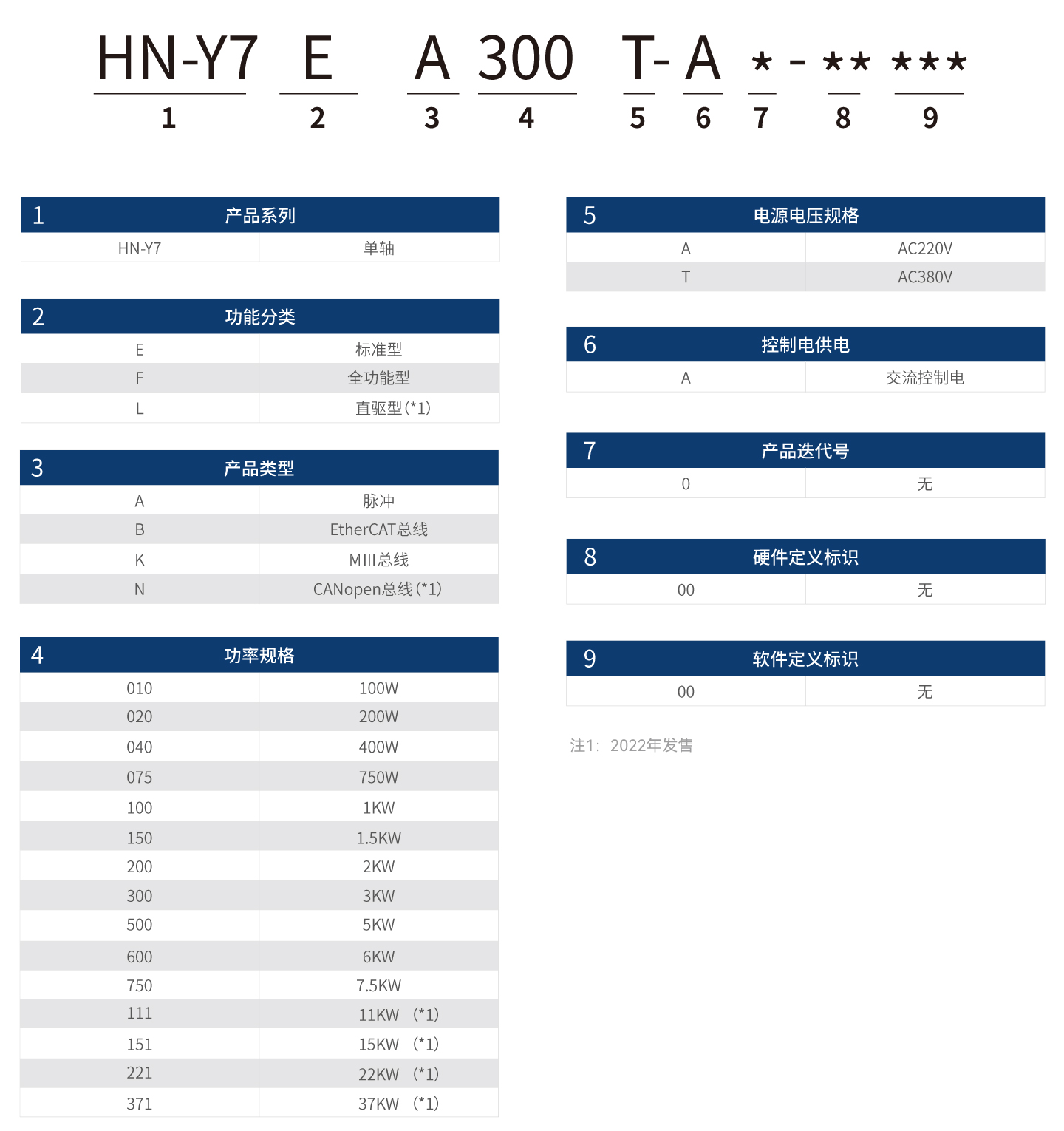

  • 命名规则

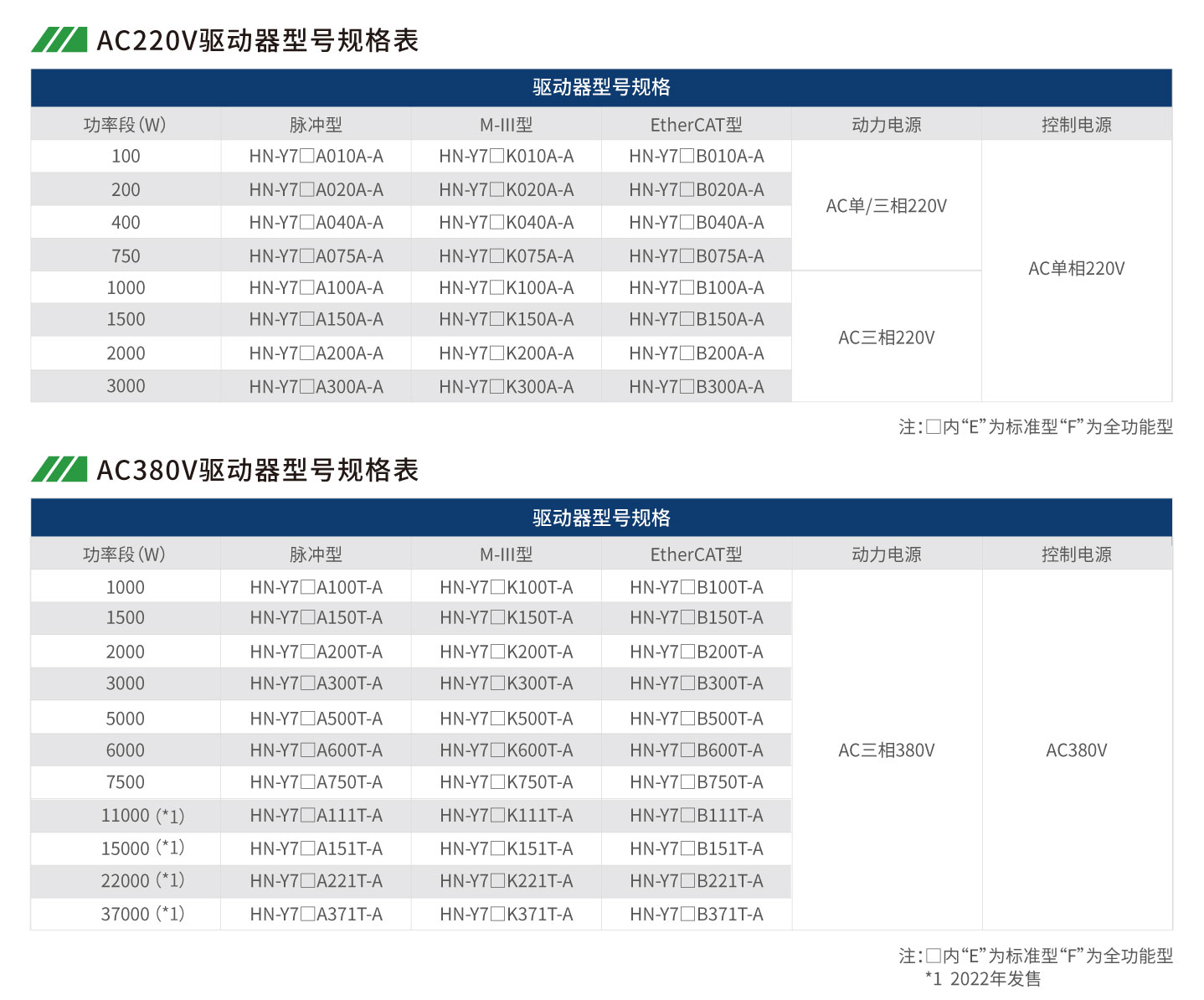

  • 型号规格表

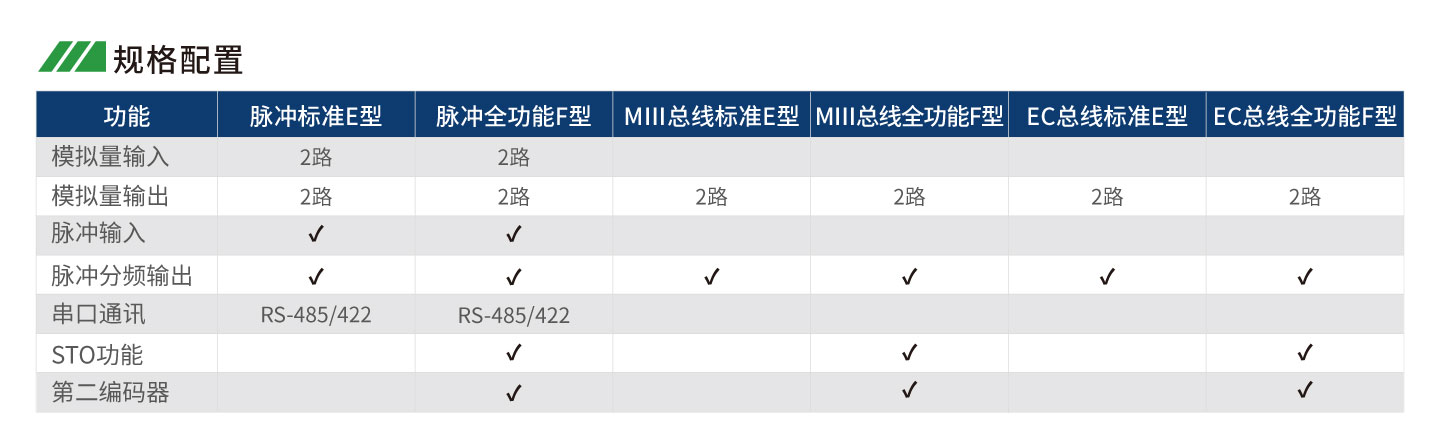

  • 规格配置

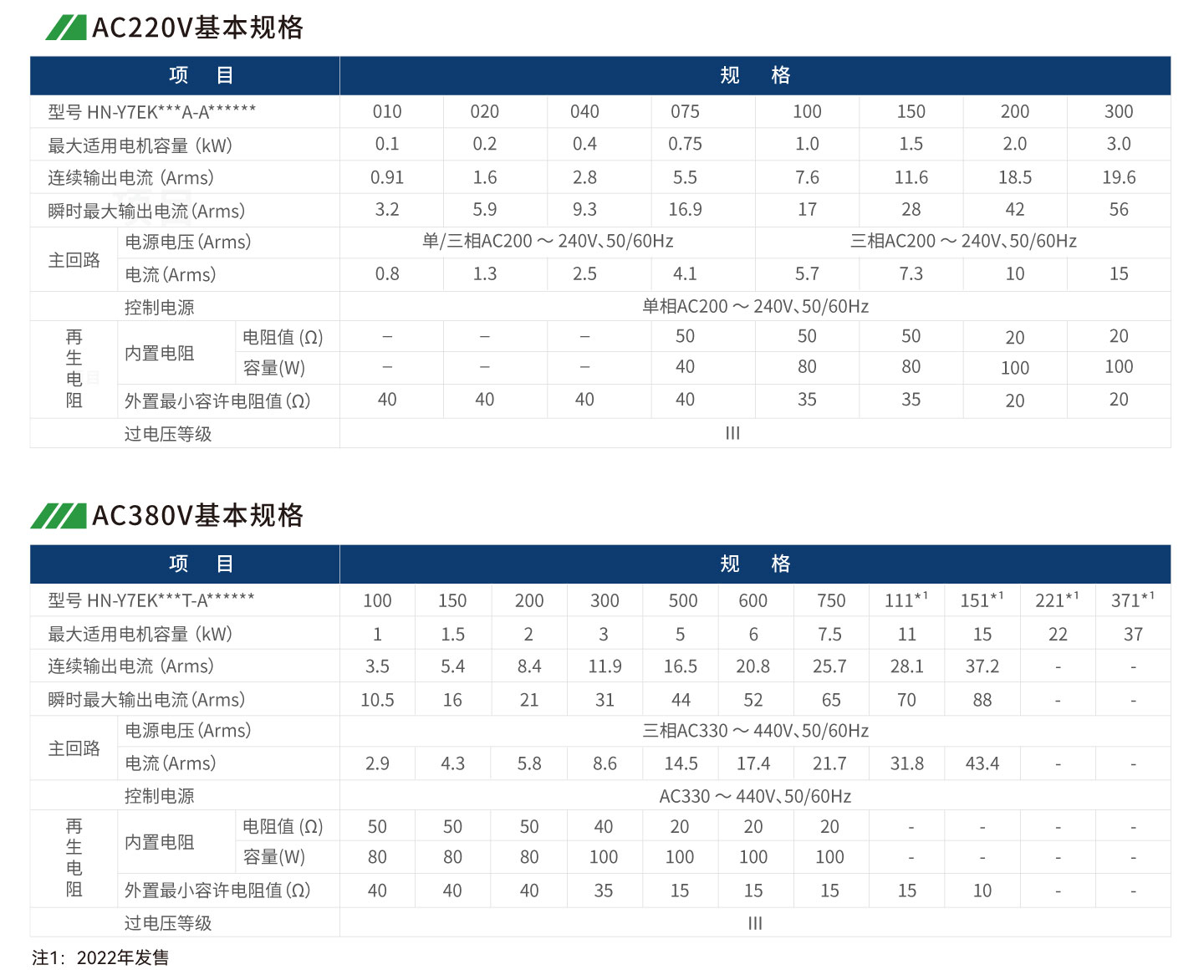

  • 基本规格

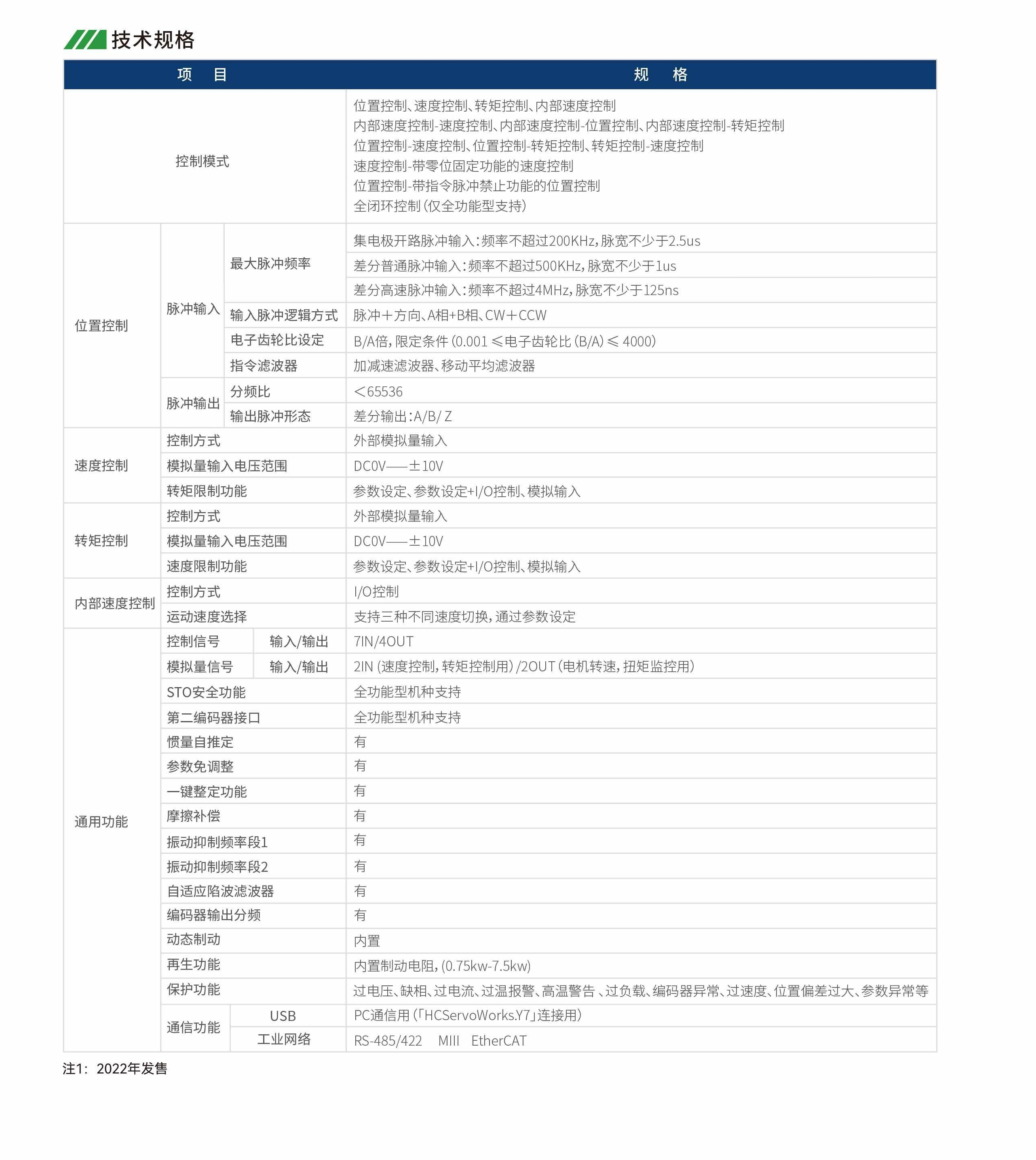

  • 技术规格
  • 环境规格

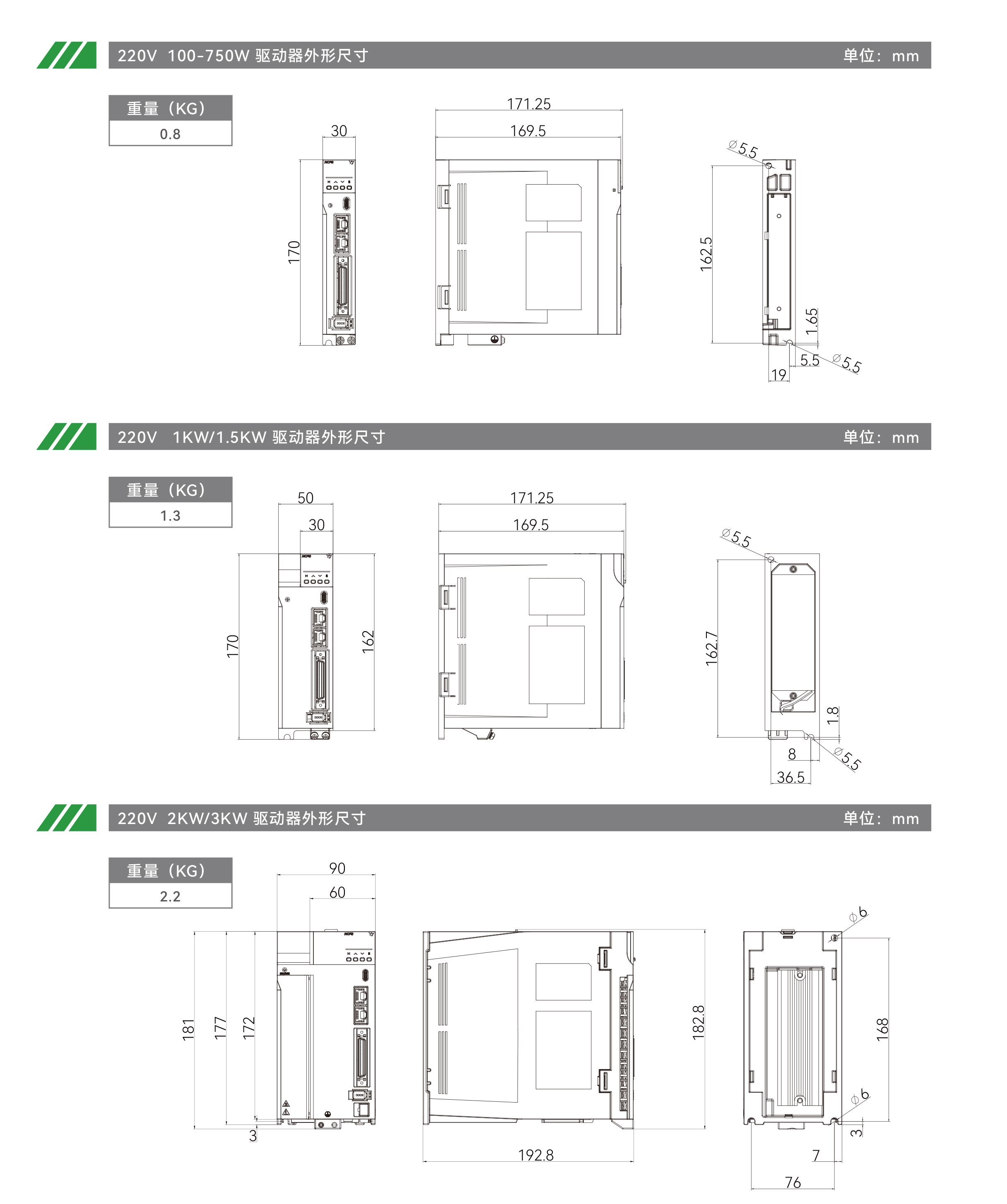

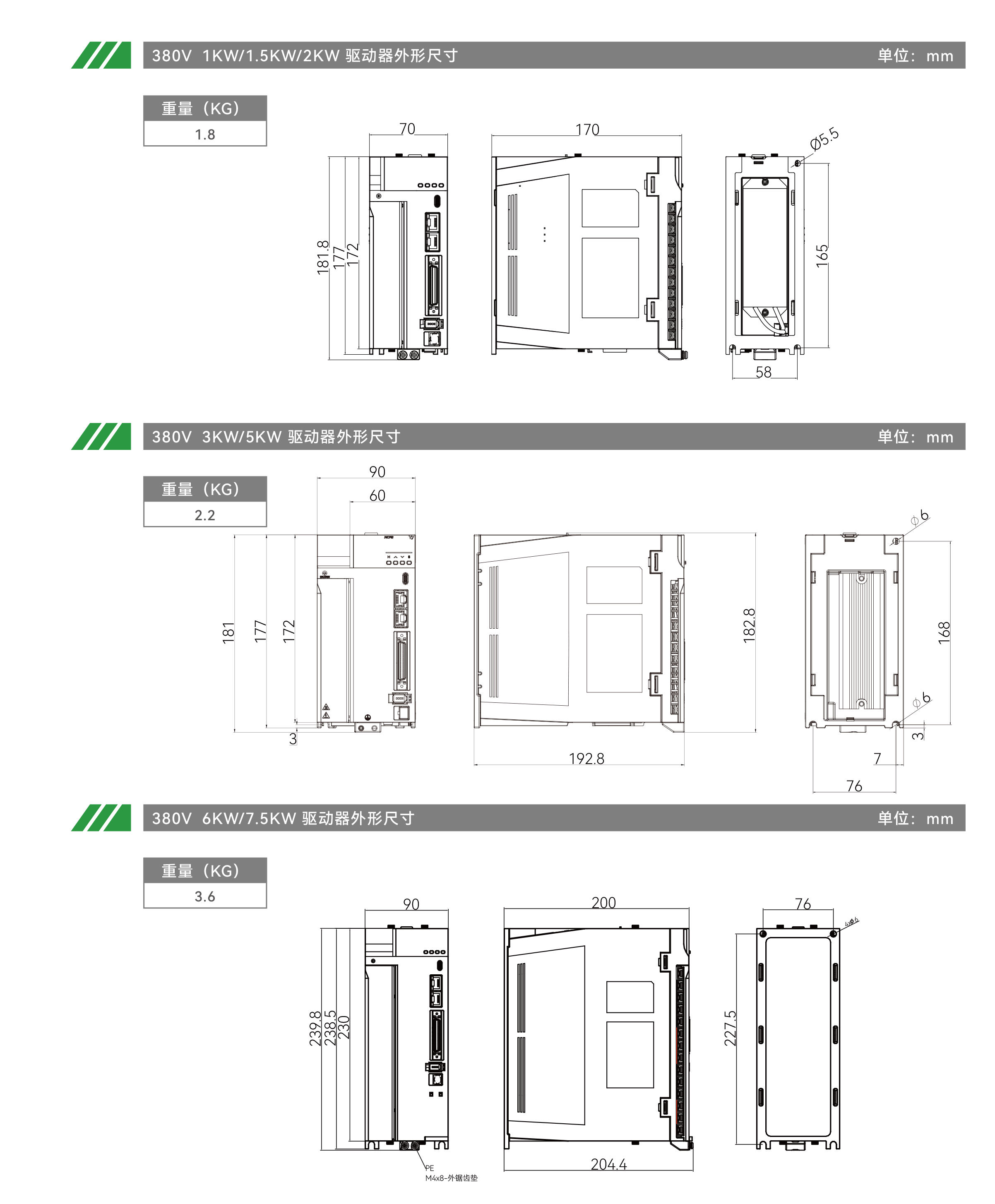

产品尺寸






资料下载

  • 样本
  • 说明书
  • 手册
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
样本 Y7伺服样本2022年6月第二期 2022.08.04 下载
下载类型 名称 更新时间 操作
说明书 Y7系列EtherCAT总线型说明V2.0_1110 2023.04.20 下载
说明书 Y7系列EtherCAT驱动器说明书V2.0(En) 2023.04.20 下载
说明书 Y7系列脉冲型驱动器说明书V2.0_1110 2023.04.20 下载
说明书 Y7系列脉冲型驱动器说明书V2.0(En) 2023.04.20 下载
下载类型 名称 更新时间 操作
手册 Y7伺服EtherCAT总线技术手册V2.0 2022.12.02 下载
手册 Y7应用手册(M3版本) 2022.08.02 下载
手册 Y7应用手册(常规版) 2022.08.02 下载
下载类型 名称 更新时间 操作
图纸 Y7图纸(3D) 2023.04.20 下载
图纸 Y7图纸(2D) 2023.04.04 下载
下载类型 名称 更新时间 操作
伺服调试软件 HCS-Studio(Cn) V2.08 2022.05.18 下载
软件使用说明 HCS Studio软件说明 2022.05.18 下载
